Solliance和ECN宣布太阳能电池转换效率为26.3％

Solliance和ECN的研究人员已经制造出一个6英寸工业加工的c-Si电池，该电池采用ECN的MWT-SHJ（金属包裹硅异质结）设计，实现了26.3％的转换效率，并采用机械堆叠的钙钛矿顶层。这项工作在瑞士洛桑的Silicon PV / nPV会议期间公布。

研究合作伙伴指出，串联钙钛矿太阳能电池结合了良好的电池效率和93％的非常高的近红外透明度，比直接照射硅电池层压板的效率提高了3.6个百分点。

将半透明顶部电池与封装电池效率为22.7％的6英寸大小的MWT-SHJ c-Si电池组合，并由Choshu Industry Co与ECN合作进行处理。根据ECN的报告，这个最低单元对串联电池的效率贡献了9.9个百分点。

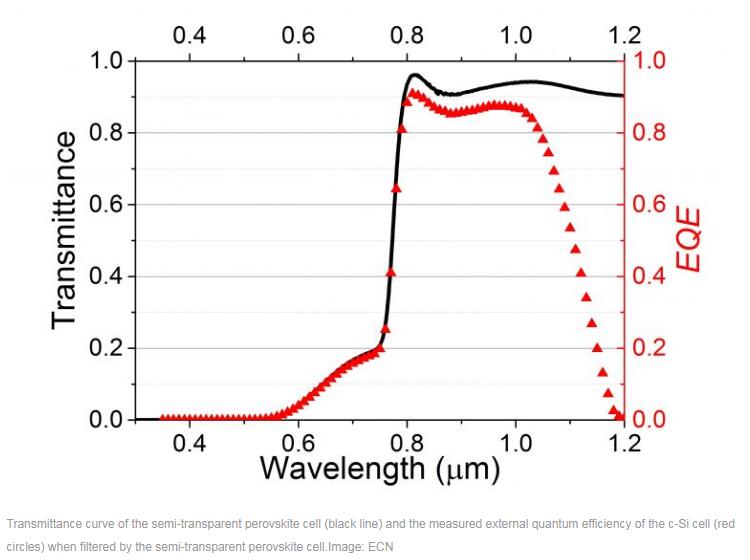

“通过优化ITO（氧化铟锡）成分和沉积条件以及防反射涂层（ARC）的精心设计，尽管温度过程窗口很低，但顶部电极的透明度却非常高，”Dong指出Solliance研究人员Zhang“使用这种ITO，薄膜电阻低至40欧姆/平方，钙钛矿光伏电池是在相关近红外波长范围（800-1200nm）内的平均透射率为93％而制成的。这显着高于现有技术水平，低于85％。为了说明这一点，没有ARC但具有钙钛矿电池的相同玻璃板在大约92％的这个波长范围内具有透明度。

Solliance的Perovskite太阳能电池项目经理Sjoerd Veenstra补充说：“从实验室规模扩展到工业过程是成功实施新的有前途发展的一个主要障碍。因此Solliance在开发中采用不同的规模。现在该设备已通过旋涂层进行了验证，我们使用我们的工业合作伙伴提供的中试设备将其扩展到可行的工业生产过程。Solliance工业合作伙伴的专业知识还被用于将这种技术扩展到30x30 cm2的演示模块，这些合作伙伴使用薄片电池片间空间ALD和激光互连技术。“

ECN也表示正在努力进一步优化底部电池和模块集成以获得更高的转换效率和可靠性。使用传统电池ECN表示，它也将努力降低生产成本以适应串联应用的市场需求。

来自

https://www.pv-tech.org/news/solliance-and-ecn-touts-26.3-conversion-efficiencies-of-tandem-perovskite-s
